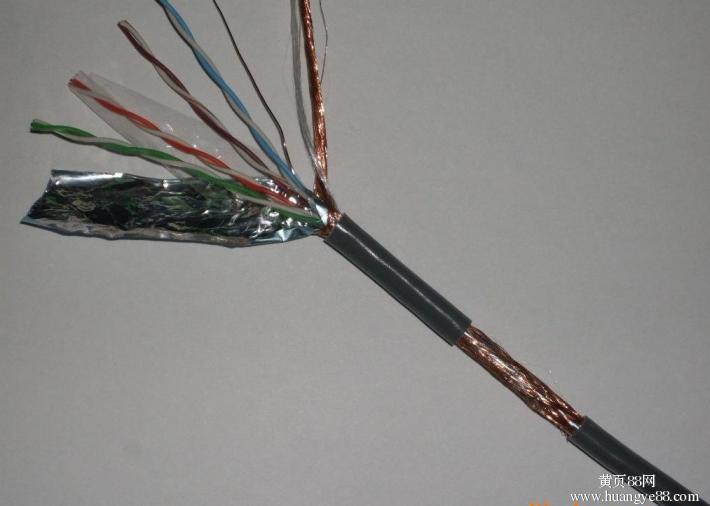

RVSP屏蔽双绞线
RVSP系列在RVS的基础上再加上一层铜丝屏蔽网,因此在减少信号的传输损耗,屏蔽外界干扰方面比RVS系列效果更好,但由于增加了铜丝屏蔽网,它的成本也比RVS系列高出许多.常被用于那些对传输的信号要求很高的场合.
技术指标: 聚氯乙烯绝缘电缆长期允许工作温度不超过70℃,电缆的敷设温度应不低于0℃,外径(D)小于25mm电缆的允许弯曲半径,应不小于电缆外径的4倍；外径(D)为25mm及以上的电缆的允许弯曲半径,应不小于电缆外径的6倍.
产品说明: 本产品适用于交流额定电压450/750V及以下的动力,日用电器,仪器,仪表,电讯设备,照明电路以及自动化装置的固定敷设,连接用软线,安装用软线以及干扰较强的场合用屏蔽电线,根据使用环境的需要还可生产此类电线电缆的阻燃类(ZR),高阻燃类(GZR),耐温类(90℃,105℃,200℃,250℃),耐低温类,尼龙护套类,耐火类(NH),
|
规 格 |
导 体 种 类 |
绝缘标称厚度 mm |
编织单线 直径 mm |
外护套 标称厚度 mm |
电缆外径≤ mm |
|
ZR-RVSP 1x2x0.5 |
5 |
0.7 |
0.15 |
1.4 |
8．1 |
|
ZR-RVSP 1x2x0.75 |
5 |
0.7 |
0.15 |
1.4 |
9．4 |
|
ZR-RVSP 1x2x1.0 |
5 |
0.7 |
0.15 |
1.4 |
10．1 |
|
ZR-RVSP 1x2x1.5 |
5 |
0.8 |
0.15 |
1.4 |
10．3 |
|
ZR-RVSP 2x2x0.5 |
5 |
0.7 |
0.15 |
1.5 |
13．0 |
|
ZR-RVSP 2x2x0.75 |
5 |
0.7 |
0.20 |
1.5 |
14．5 |
|
ZR-RVSP 2x2x1.0 |
5 |
0.7 |
0.20 |
1.5 |
15．1 |
|
ZR-RVSP 2x2x1.5 |
5 |
0.8 |
0.20 |
1.6 |
16．8 |
|
ZR-RVSP 3x2x0.5 |
5 |
0.7 |
0.15 |
1.5 |
13．5 |
|
ZR-RVSP 3x2x0.75 |
5 |
0.7 |
0.15 |
1.5 |
15．2 |
|
ZR-RVSP 3x2x1.0 |
5 |
0.7 |
0.15 |
1.6 |
15．9 |
|
ZR-RVSP 3x2x1.5 |
5 |
0.8 |
0.15 |
1.6 |
17．7 |
|
规 格 |
导体 种 类 |
绝缘标厚度mm |
编织单线直径mm |
外护套标称厚度mm |
电缆外径≤ mm |
|
ZR-RVSP 4x2x0.5 |
5 |
0.7 |
0.15 |
1.6 |
15．1 |
|
ZR-RVSP 4x2x0.75 |
5 |
0.7 |
0.20 |
1.6 |
17．3 |
|
ZR-RVSP 4x2x1.0 |
5 |
0.7 |
0.20 |
1.6 |
18．0 |
|
ZR-RVSP 4x2x1.5 |
5 |
0.8 |
0.20 |
1.6 |
19．2 |
|
ZR-RVSP 5x2x0.5 |
5 |
0.7 |
0.15 |
1.6 |
16．4 |
|
ZR-RVSP 5x2x0.75 |
5 |
0.7 |
0.15 |
1.6 |
18．8 |
|
ZR-RVSP 5x2x1.0 |
5 |
0.7 |
0.15 |
1.6 |
19．6 |
|
ZR-RVSP 5x2x1.5 |
5 |
0.8 |
0.15 |
1.7 |
20．9 |
|
ZR-RVSP 6x2x0.5 |
5 |
0.7 |
0.15 |
1.7 |
17．0 |
|
ZR-RVSP 6x2x0.75 |
5 |
0.7 |
0.20 |
1.7 |
20．3 |
|
ZRRVSP 6x2x1.0 |
5 |
0.7 |
0.20 |
1.7 |
21．2 |
|
ZR-RVSP 6x2x1.5 |
5 |
0.8 |
0.20 |
1.7 |
22．7 |
|
ZR-RVSP 7x2x0.5 |
5 |
0.7 |
0.15 |
1.5 |
18．0 |
|
ZR-RVSP 7x2x0.75 |
5 |
0.7 |
0.15 |
1.7 |
20．3 |
|
ZR-RVSP 7x2x1.0 |
5 |
0.7 |
0.15 |
1.7 |
21．2 |
|
ZR-RVSP 7x2x1.5 |
5 |
0.8 |
0.15 |
1.8 |
22．7 |
|
ZR-RVSP 8x2x0.5 |
5 |
0.7 |
0.15 |
1.7 |
19．0 |
|
ZR-RVSP 8x2x0.75 |
5 |
0.7 |
0.20 |
1.7 |
21．9 |
|
ZR-RVSP 8x2x1.0 |
5 |
0.7 |
0.20 |
1.8 |
23．4 |
|
ZR-RVSP 8x2x1.5 |
5 |
0.8 |
0.20 |
1.9 |
24．9 |
|
ZR-RVSP 10x2x0.5 |
5 |
0.7 |
0.15 |
1.8 |
23．1 |
|
ZR-RVSP 10x2x0.75 |
5 |
0.7 |
0.15 |
1.9 |
26．0 |
|
ZR-RVSP 10x2x1.0 |
5 |
0.7 |
0.15 |
1.9 |
27．2 |
|
ZR-RVSP 10x2x1.5 |
5 |
0.8 |
0.15 |
2.0 |
29．2 |
|
ZR-RVSP 12x2x0.5 |
5 |
0.7 |
0.15 |
1.9 |
23．7 |
|
ZR-RVSP 12x2x0.75 |
5 |
0.7 |
0.20 |
1.9 |
26．8 |
|
ZR-RVSP ZR-12x2x1.0 |
5 |
0.7 |
0.20 |
2.0 |
28．0 |
|
ZR-RVSP 12x2x1.5 |
5 |
0.8 |
0.20 |
2.0 |
30．1 |
|
ZR-RVSP 14x2x0.5 |
5 |
0.7 |
0.15 |
1.9 |
25．1 |
|
ZR-RVSP 14x2x0.75 |
5 |
0.7 |
0.15 |
1.9 |
28．1 |
|
ZR-RVSP 14x2x1.0 |
5 |
0.7 |
0.15 |
2.0 |
29．4 |
|
ZR-RVSP 14x2x1.5 |
5 |
0.8 |
0.15 |
2.0 |
31．6 |
|
规 格 |
导体 种 类 |
绝缘标厚度mm |
编织单线直径mm |
外护套标称厚度mm |
电缆外径≤ mm |
|
ZR-RVSP 16x2x0.5 |
5 |
0.7 |
0.15 |
2.0 |
26．7 |
|
ZR-RVSP 16x2x0.75 |
5 |
0.7 |
0.20 |
2.0 |
29．6 |
|
ZR-RVSP 16x2x1.0 |
5 |
0.7 |
0.20 |
2.0 |
31．0 |
|
ZR-RVSP 16x2x1.5 |
5 |
0.8 |
0.20 |
2.2 |
33．3 |
|
ZR-RVSP 19x2x0.5 |
5 |
0.7 |
0.15 |
2.0 |
28．0 |
|
ZR-RVSP 19x2x0.75 |
5 |
0.7 |
0.15 |
2.1 |
31．2 |
|
ZR-RVSP 19x2x1.0 |
5 |
0.7 |
0.15 |
2.2 |
32．7 |
|
ZR-RVSP 19x2x1.5 |
5 |
0.8 |
0.15 |
2.2 |
35．1 |
|
ZR-RVSP 24x2x0.5 |
5 |
0.7 |
0.20 |
2.2 |
33．1 |
|
ZR-RVSP 24x2x0.75 |
5 |
0.7 |
0.20 |
2.3 |
36．2 |
|
ZR-RVSP 24x2x1.0 |
5 |
0.7 |
0.20 |
2.3 |
37．6 |
|
ZR-RVSP 24x2x1.5 |
5 |
0.8 |
0.20 |
2.6 |
45．0 |
