·产品描述

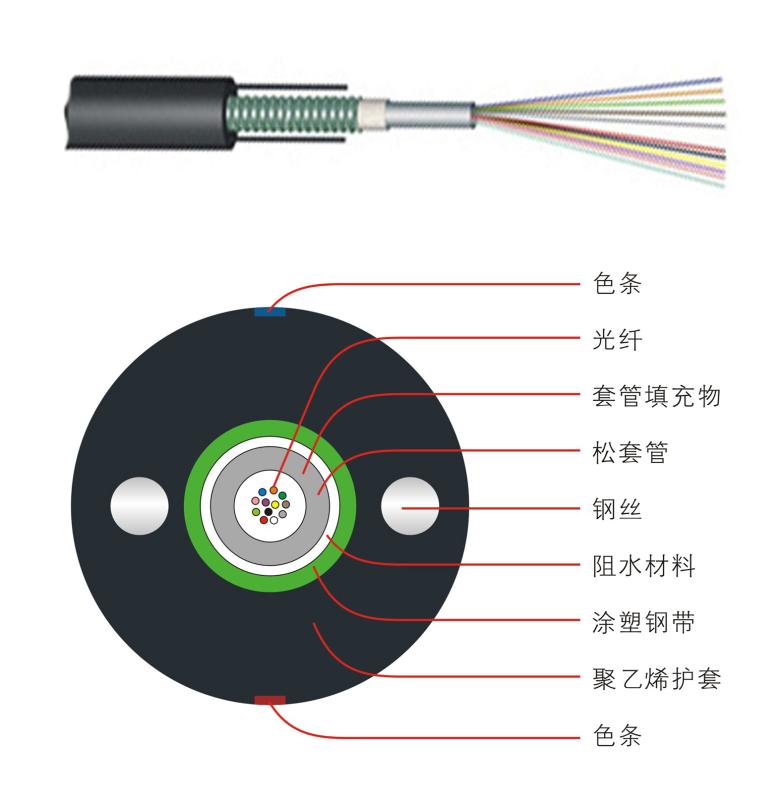

GYXTW 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
·产品特点
· 具有良好的机械性能和温度性能。
· 松套管材料本身具有良好的耐水解性能和较高的强度。
· 管内充以特种油膏，对光纤进行了关键性保护 ， 良好的抗压性和柔软性。
· 双面涂塑钢带（PSP）提高光缆的抗透潮能力。
· 两根平行钢丝保证光缆的抗拉强度。
· 直径小、重量轻、容易敷设。
· 较长的交货长度。
·产品标准
GYXTW 光缆符合 YD/T 769-2003 标准。
·光学特性
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 (+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
带宽(A级) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
数值孔径 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
光缆截止波长 |
≤1260nm |
≤1480nm |
|
|
|
·结构参数
|
光缆型号 |
光纤数 |
光缆直径 mm |
光缆重量 kg/km |
允许拉伸力 长期/短期 N |
允许压扁力 长期/短期 N/100mm |
弯曲半径 静态/动态 mm |
|
GYXS/GYXTW-2~12 |
2~12 |
10.0 |
105 |
600/1500 |
300/1000 |
10D/20D |
|
GYXS/GYXTW-2~12 |
2~12 |
10.6 |
124 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYXS/GYXTW-14~24 |
14~24 |
12.5 |
149 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYXS/GYXTW-26~36 |
26~36 |
14.0 |
190 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYXS/GYXTW-38~48 |
38~48 |
15.0 |
216 |
1000/3000 |
1000/3000 |
10D/20D |
储存、使用温度: -40℃ 至 + 70℃。
