·产品描述

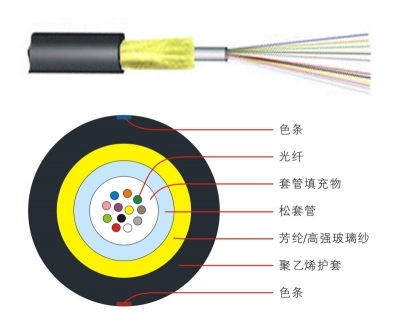

微型中心管式非金属光缆是將250μm单模或多模光缆套入高模能量材料制成的松套管中，套管內填充无毒，无害的防水化合物，松套管外绞合非金属加强元件芳纶或高强玻璃纱，再挤制黑色或彩色高密度聚乙烯（HDPE）护套成缆。
·产品特点
· 非金属的結构设计有效防止射频干扰和电磁波干扰。
· 特別设计的缆密的光缆结构，有效防止套管回缩。
· 芳纶加强元件使光缆具有优异的抗拉性能。
· 松套管內填充特种油膏，充分保证了光缆的防水性能。
· 具有良好的柔软性。
· 光缆组裝密度高，缆径小，重量轻，是气吹敷设方式的最佳选择。
·产品应用
利用微管资源，特別适用于骨干网，接入网和光缆到戶。
·光学特性
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 (+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
带宽(A级) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
数值孔径 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
光缆截止波长 |
≤1260nm |
≤1480nm |
|
|
|
·结构参数
|
光缆型号 |
光纤数 |
光缆直径 mm |
光缆重量kg/km |
允许拉伸力 长期/短期 N |
允许压扁力长期/短期 N/100mm |
弯曲半径 静态/动态 mm |
|
JET 2~12 |
2~12 |
4.2±0.3 |
12 |
60/150 |
300/1000 |
10D/20D |
|
JET 14~24 |
14~24 |
4.6±0.3 |
15 |
60/150 |
300/1000 |
10D/20D |
|
JET 26~36 |
26~36 |
5.1±0.3 |
18 |
60/150 |
300/1000 |
10D/20D |
|
JET 38~48 |
38~48 |
5.6±0.3 |
22 |
60/150 |
300/1000 |
10D/20D |
储存、使用温度: -40℃ 至 + 70℃。
-
