·产品描述

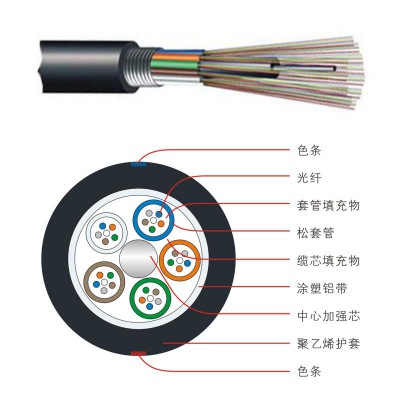

GYTA 光缆的结构是将 250μm 光纤套入高模量材制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（PL）纵包后挤制聚乙烯护套成缆。
·产品特点
· 具有很好的机械性能和温度特性。
· 松套管材料本身具有良好的耐水性能和较高的强度。
· 管内充以特种油膏，对光纤进行了关键性保护。
· 特别设计的紧密的光缆结构，有效防止套管回缩。
· PE护套具有很好的抗紫外辐射性能。
· 采用下列措施来确保光缆的防水性能。
. 单根钢丝中心加强芯。
. 松套管内填充特种防水化合物。
. 完全缆芯填充。
. 涂塑铝带（APL）防潮层。
·产品标准
GYTA 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准。
·光学特性
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 (+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
带宽(A级) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
数值孔径 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
光缆截止波长 |
≤1260nm |
≤1480nm |
|
|
|
·结构参数
|
光缆型号 |
光纤数 |
套管数
|
填充绳数 |
光缆直径 mm |
光缆重量kg/km |
允许拉伸力长期/短期Term N |
允许压扁力长期/短期Term N/100mm |
弯曲半径静态/动态mm |
|
GYTA-2~6芯 |
2~6 |
1 |
4 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-8~12芯 |
8~12 |
2 |
3 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-14~18芯 |
14~18 |
3 |
2 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-20~24芯 |
20~24 |
4 |
1 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-26~30芯 |
26~30 |
5 |
0 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-32~36芯 |
32~36 |
6 |
0 |
10.2 |
104 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-38~48芯 |
38~48 |
4 |
1 |
11.0 |
117 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-50~60芯 |
50~60 |
5 |
0 |
11.0 |
117 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-62~72芯 |
62~72 |
6 |
0 |
11.5 |
126 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-74~84芯 |
74~84 |
7 |
1 |
13.4 |
154 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-86~96芯 |
86~96 |
8 |
0 |
13.4 |
154 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-98~108芯 |
98~108 |
9 |
1 |
14.8 |
185 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-110~120芯 |
110~120 |
10 |
0 |
14.8 |
185 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-122~132芯 |
122~132 |
11 |
1 |
16.9 |
228 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-134~144芯 |
134~144 |
12 |
0 |
16.9 |
228 |
1000/3000 |
300/1000 |
10D/20D |
-
