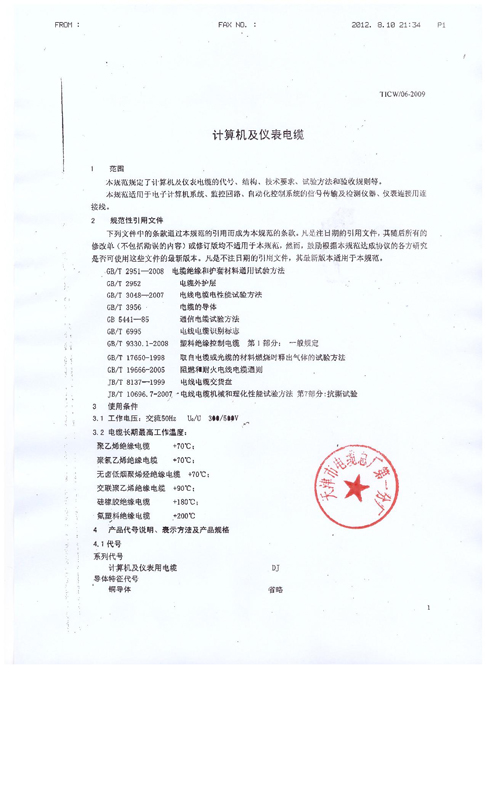

1.电子计算机电缆适用范围
本标准适用于抗干扰性通要示较高的电缆,也可以适和于抗干扰性能要求较高的检测仪器,仪表连接用的电缆.
2.引用标准
GB2059 纯铜带
GB2951 电线电缆机械物理性能试验
GB3048 电线电缆电性能试验方法
GB3953 电工圆铜线
GB4005 电线电缆交货盘
GB4909、2裸电线试验方法 尺寸测量
GB8170 数值修约规则
GB8815 电线电缆用软聚氯乙烯塑料
GB2-1398 低密度聚乙烯树脂

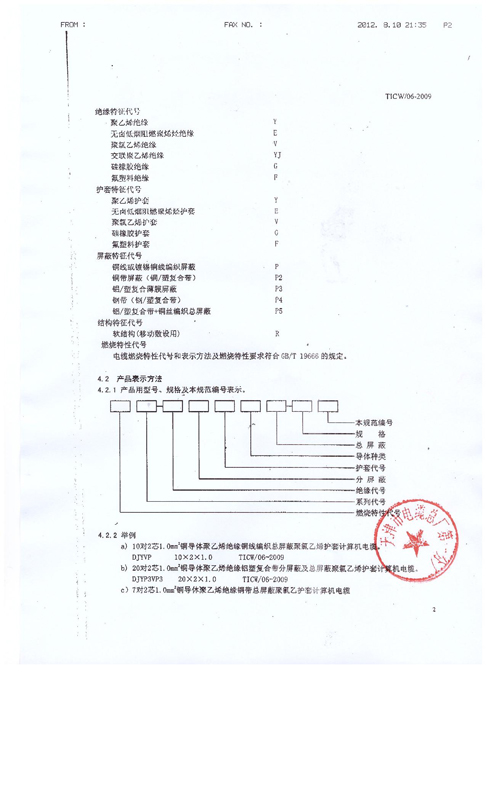

3.型号表示方法:
|
产品用途代号(DJ,电子计算机) |
绝缘代号(Y,聚乙烯) |
对绞屏蔽代号(P2铜带;P3铝箔/塑料薄膜复合带) |
护套代号(V,聚氯乙烯) |
总屏蔽代号(P2铜带;P3铝箔/塑料薄膜复合带) |
|
DJ |
Y |
P |
V |
P |
4.电缆型号:
|

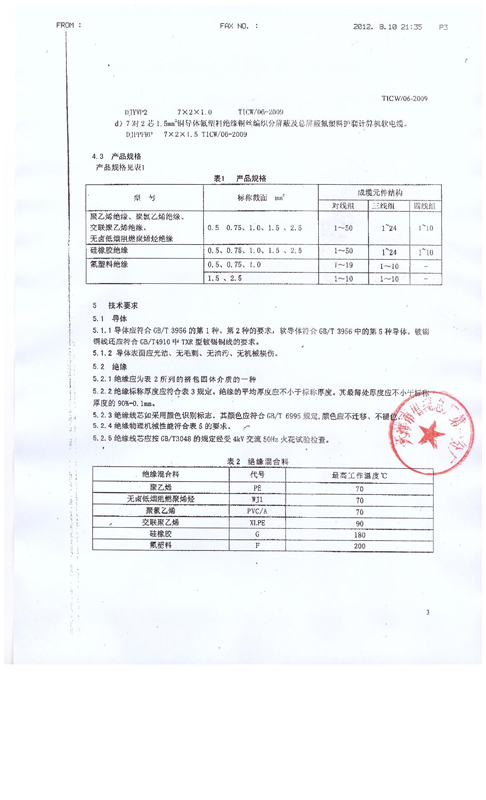

5.型号规格
|
型号 |
额定电压u./v |
对数 |
标称截面 |
|
djypv djyp2v djyp3v |
300/500 |
1,2,3,4,5,6,7,8,9,10, 12,14,16,19,24,27,30,37 |
0.75,0.8,1.0, 1.5,2.5 |
|
djyp2vp2 djyp3vp3 |
2,3,4,5,7,8,9,10,12,14, 16,19,24,27, 30,37 |
||
|
djypv22 djyp2v22 djyp3v22 djyp2v22p2 djyp3v22p3 |
1,2,3,4,5,6,7,8,9,10,12, 14,16,19,24,27,30,37 |

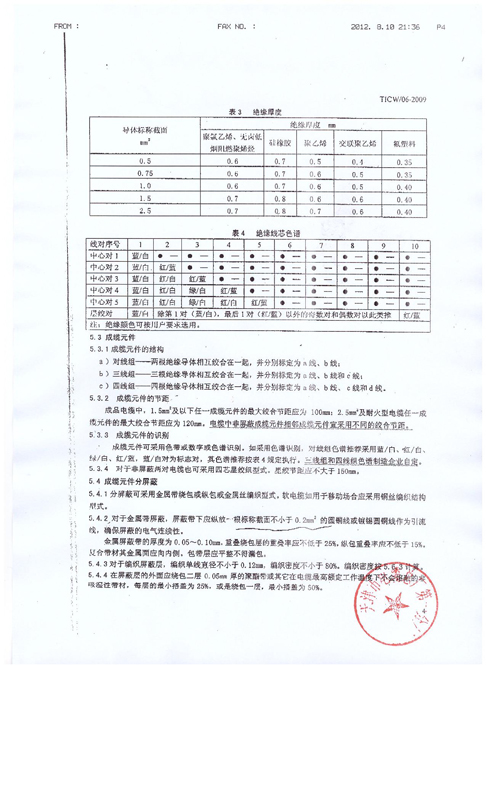

6.绝缘线芯色谱:
|
绝缘线芯 |
对绞数 |
||
|
红----白 |
蓝----白 |
蓝----红 |
|
|
中心1对 |
1 |
---- |
---- |
|
中心2对 |
1 |
1 |
---- |
|
中心3对 |
1 |
1 |
1 |
|
中心4对 |
2 |
1 |
1 |
|
中心5对 |
3 |
1 |
1 |
|
中心n对 |
n-2 |
1 |
1 |
-
矿用通信电缆MHYV（PUYV) 煤矿专用 井下阻燃 -
煤矿用漏泄同轴电缆MSLYF(Y)VZ-75-9 MSLYF(Y)VZ-50-9 -
CC-LINK通信电缆-CClink专用通讯线3*20AWG总线通讯电缆 -
CC-LINK专用通讯线-三线双复合通讯电缆 -

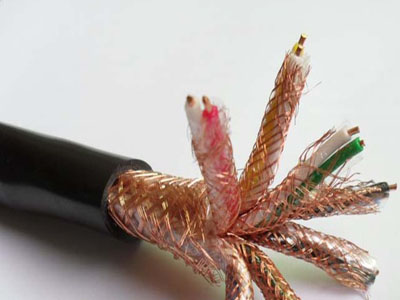

双屏蔽计算机电缆
