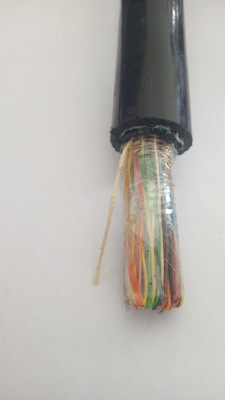

大对数充油电缆HYAT

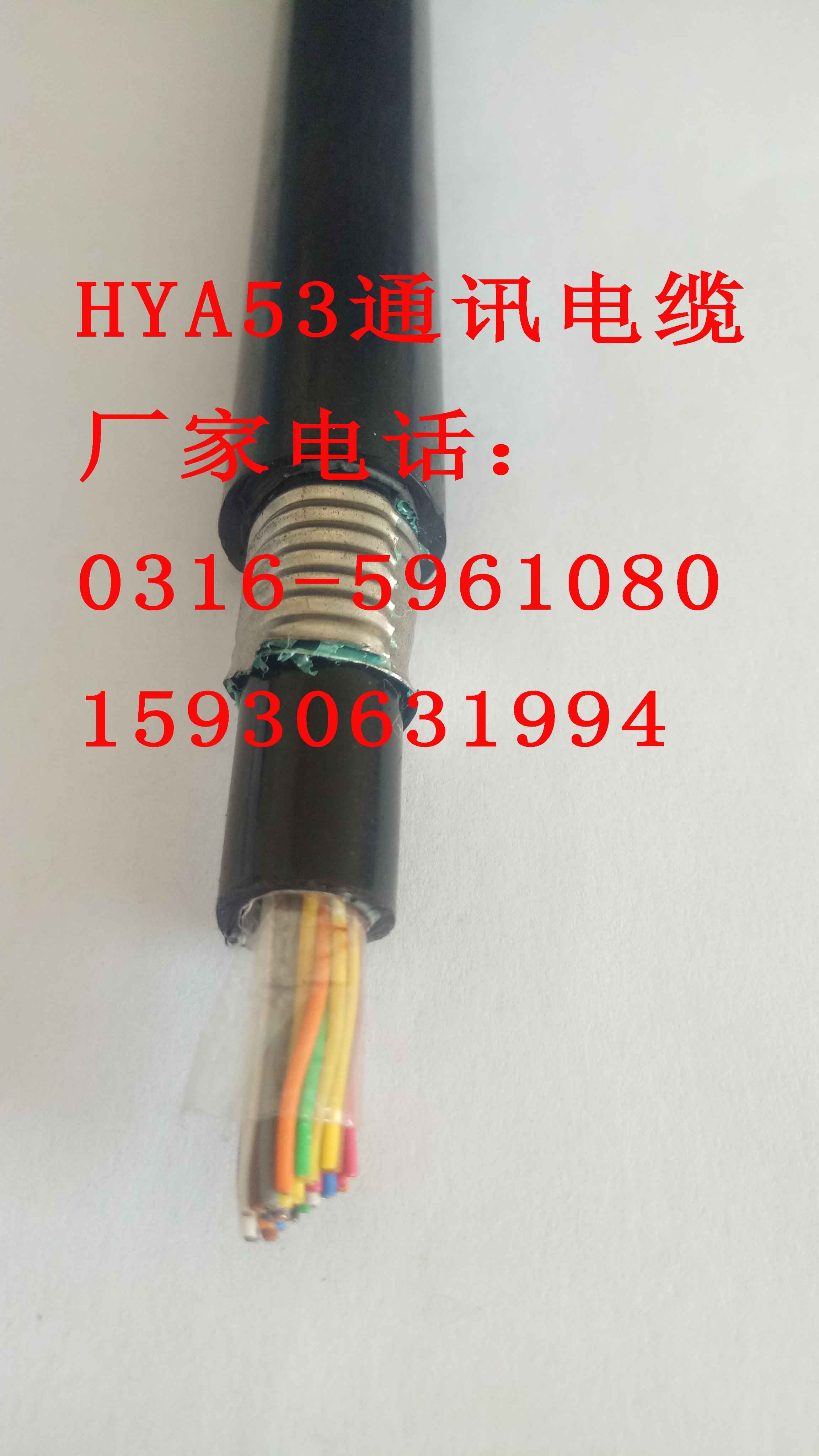

铠装充油电缆HYAT22 HYYT23 HYAT23 HYAT53
HYAT:铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套市内通信电缆
充油电缆执行标准：YD/T322-1996
生产厂商:
天津市电缆总厂第一分厂
用途：
实心绝缘填充型电缆适用于本地电信网的城市与乡镇电信线路，也适用于接入公用网的专用网线路。主要用於管道敷设。在缆芯中和屏蔽层的内外表面用石油膏填充和浇注处理，以防止水分侵入。在一30~C一60~C的环境条件下，电缆的机械和电气性能保持不变。
物理参数:
1. 线芯材质: 纯铜
2. 标称对数: 5-2400对
3. 导体直径：铜线直径为0.32、 0.40、0.50、0.60、0.70、 0.80、 0.90mm；
4. 绝缘材料：高密度聚乙烯；
5. 绝缘单线：在导线上连续挤制绝缘材料，采用规定的10种标准色谱以便识别，并保证电缆的电气性能；
6. 绝缘线对： 把单根绝缘线按照不同的节距扭绞成对，以最大限度减少串音，并采用规定的色谱组合以便识别线对
7、缆芯结构：以25对为基本单位，超过25对的电缆按单位组合，每个单位用规定色谱的单位扎带绕扎，以便识别不同的单位。100对及以上线对的电缆加有1％的预备线对，但最多不超过6对。缆芯内的间隙用石油膏填充。
8、缆芯包带：用聚脂薄膜带绕包。

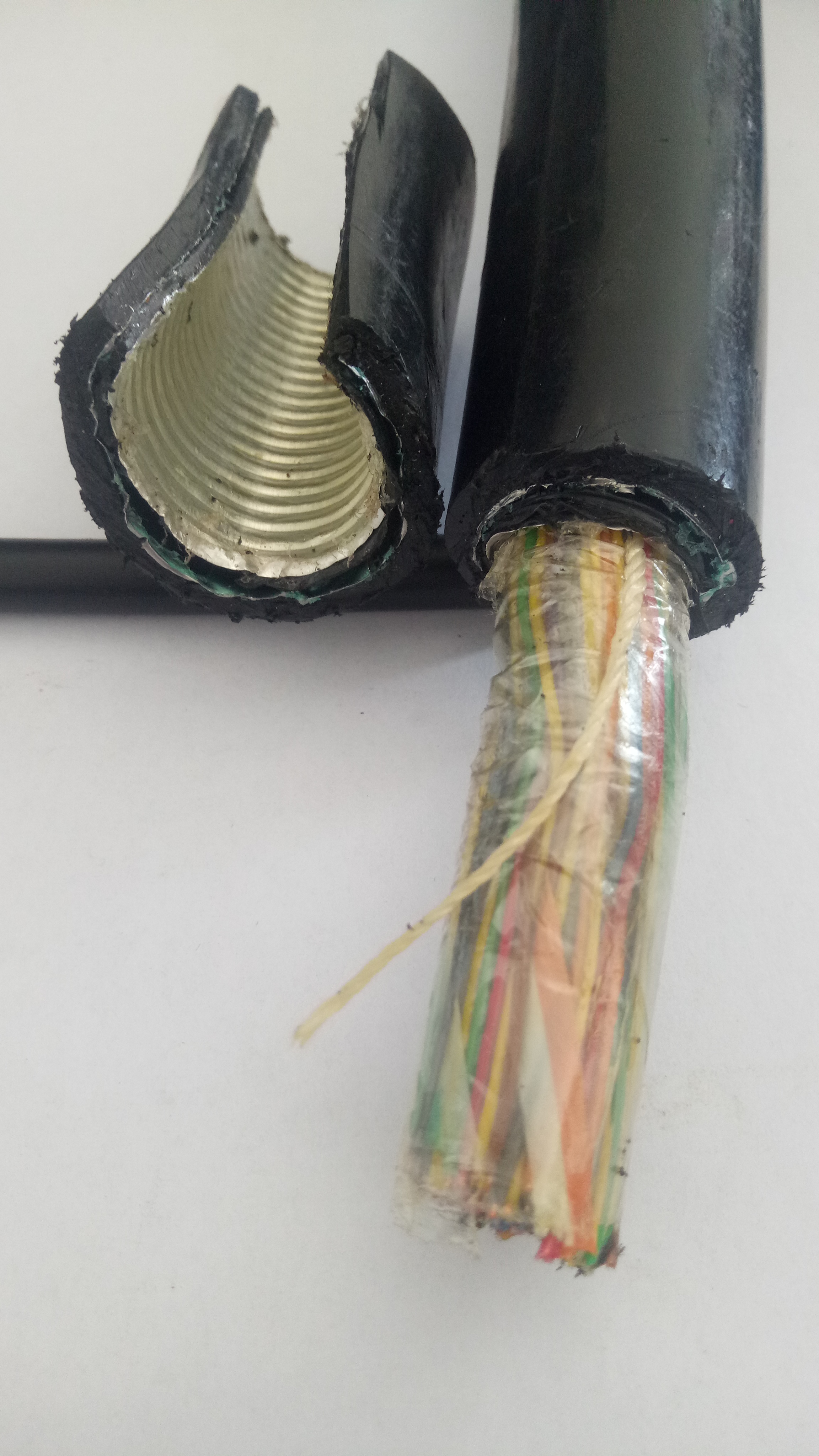

9、屏蔽：用轧纹(或不轧纹)金属带，金属带纵包于缆芯包带之外。
10、护套：黑色低密度聚乙烯。也可提供双层护套的电缆。
充油电缆结构特点：
HYAT型市内通信电缆采用全色谱绝缘，铝塑综合护套(即电缆的纵包屏蔽铝带与护套粘结成一体，形成密封护层)，具有电气性能优越，施工方便的特点
充油电缆主要电气性能：
1. 充油电缆直流电阻:20℃, 0.4 ≤148 0.5 ≤95.0 0.6 ≤65.8 0.8 ≤36.6
2. 充油电缆绝缘电气强度：导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿
3. 充油电缆绝缘电阻：每根芯线与其余线芯接地， HYAT电缆大于3000MΩ.km。
4. 充油电缆工作电容：平均值 52±2nF/km
5. 充油电缆远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/km。

HYAT通信电缆用途：主要用于传输音频、150kHZ及以下的模拟信号2048kbit/s及以下的数字信号。在一定条件下，也可用于传输2048kbit/s以上的数字信号。适用于市内、近郊及局部地区架空/管道敷设线路中也可以直埋。(防水)
HYAT通信电缆介绍：(直埋/ 管道 / 架空 )内导体线径(mm )：0.40 、0.50 、0.60 、0.70 、0.80 、0.90 对数(对)：5—3000
宽带型/产品用途：适用于远程光网络单元到用户之间的传输系统，以及大楼布线系统中楼宇间传输的子系统。最高传输频率分别为30MHz与100MHz。
HYAT 5x2x0.4	HYAT 5x2x0.5
HYAT 10x2x0.4	HYAT 10x2x0.5
HYAT 20x2x0.4	HYAT 20x2x0.5
HYAT 30x2x0.4	HYAT 30x2x0.5
HYAT 50x2x0.4	HYAT 50x2x0.5
HYAT 100x2x0.4	HYAT 100x2x0.5
HYAT 200x2x0.4	HYAT 200x2x0.5
HYAT 300x2x0.4	HYAT 300x2x0.5
HYAT 500x2x0.4	HYAT 500x2x0.5
HYAT 1000x2x0.4	HYAT 1000x2x0.5
特殊规格/型号可以按客户要求生产
