计算机电缆
产品简介
本产品适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝 缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量。
2技术参数
产品额定电压(U0/U):300/500V
长期工作温度为70℃
敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃
最小弯曲半径：无铠装层应不小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍
在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km
各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路
电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿
3型号
计算机电缆详细型号结构尺寸参数：
|
标称截面
（） |
线径结构
根数/线径 （mm） |
最大外径（mm）
|
近似重量（kg/km）
|
||||
|
DJYVP
|
DJYVP2
|
DJYVP3
|
DJYVP
|
DJYVP2
|
DJYVP3
|
||
|
1×2×0.5
1×2×0.75 1×2×1.0 1×2×1.5 |
1/0.80
1/0.97 1/1.13 1/1.38 |
7.6
8.2 8.8 9.5 |
7.3
7.8 8.5 9.2 |
9.6
10.0 10.6 11.3 |
65
71 81 100 |
47
52 61 78 |
83
90 103 124 |
|
1×2×2.5
2×2×0.5 2×2×0.75 2×2×1.0 |
1/1.78
1/0.8 1/0.97 1/1.13 |
10.5
10.5 11.2 12.6 |
10.2
10.0 10.7 12.1 |
12.3
12.5 13.2 14.6 |
132
109 134 158 |
109
84 106 129 |
164
139 165 196 |
|
2×2×1.5
2×2×2.5 3×2×0.5 3×2×0.75 3×2×1.0 |
1/1.38
1/1.78 1/0.80 1/0.97 1/1.13 |
13.8
16.2 11.0 12.2 13.7 |
13.3
15.7 10.5 11.7 13.2 |
15.8
18.2 13.0 14.2 15.7 |
244
270 132 169 196 |
211
243 105 139 165 |
284
343 163 202 236 |
|
3×2×1.5
3×2×2.5 4×2×0.5 4×2×0.75 |
1/1.38
1/1.78 1/0.8 1/0.97 |
15.0
17.2 11.8 12.7 |
14.5
16.7 11.3 12.2 |
17.0
19.2 12.8 14.7 |
249
347 165 206 |
214
308 135 173 |
303
415 199 242 |
|
4×2×1.0
4×2×1.5 4×2×2.5 5×2×0.5 |
1/1.13
1/1.38 1/1.78 1/0.80 |
14.4
15.7 18.7 13.0 |
14.0
15.0 18.2 12.5 |
16.4
17.7 20.9 15.0 |
249
310 462 194 |
206
272 400 162 |
295
370 518 233 |
|
5×2×0.75
5×2×1.0 5×2×1.5 5×2×2.5 |
1/0.97
1/1.13 1/1.38 1/1.78 |
14.0
16.0 17.5 20.9 |
13.5
15.5 17.0 20.4 |
16.0
18.0 19.5 23.0 |
247
288 384 564 |
212
250 341 496 |
299
349 449 627 |
|
7×2×0.75
7×2×0.75 7×2×1.0 7×2×1.5 |
1/0.8
1/0.97 1/1.13 1/1.38 |
13.8
15.3 17.4 19.0 |
13.3
14.8 17.0 18.5 |
15.8
17.3 19.5 21.2 |
242
310 375 512 |
207
272 333 448 |
296
368 441 566 |
|
7×2×2.5
8×2×0.5 8×2×0.75 8×2×1.0 |
1/1.78
1/0.80 1/0.97 1/1.13 |
22.7
15.3 16.8 19.2 |
22.2
14.8 16.3 18.7 |
25.0
17.3 18.8 21.5 |
728
277 367 455 |
654
240 325 382 |
798
336 429 499 |
|
8×2×1.5
8×2×2.5 10×2×0.5 10×2×0.75 |
1/1.38
1/1.78 1/0.80 1/0.97 |
20.4
24.5 18.2 20.0 |
20.0
24.0 17.7 19.5 |
22.6
26.8 20.2 22.0 |
592
850 382 486 |
520
770 319 417 |
649
950 430 538 |
|
10×2×1.0
10×2×1.5 10×2×2.5 12×2×0.5 |
1/1.13
1/1.38 1/1.78 1/0.80 |
22.8
24.7 28.8 18.8 |
22.3
24.2 28.3 18.3 |
25.0
27.0 31.2 21.0 |
579
752 1155 425 |
504
668 1000 360 |
640
817 1210 474 |
|
12×2×0.75
12×2×1.0 12×2×1.5 12×2×2.5 |
1/0.97
1/1.13 1/1.38 1/1.78 |
20.0
23.5 25.4 30.7 |
20.2
23.0 26.0 30.0 |
22.8
25.8 27.6 32.8 |
545
652 850 1305 |
472
574 765 1150 |
597
715 920 1367 |
|
14×2×0.5
14×2×0.75 14×2×1.0 14×2×1.5 |
1/0.80
1/0.97 1/1.13 1/1.38 |
19.5
21.5 24.6 26.7 |
19.0
21.0 24.1 26.2 |
21.7
23.7 26.8 29.0 |
475
622 736 1030 |
407
545 655 883 |
528
677 804 1070 |
|
14×2×2.5
16×2×0.5 16×2×0.75 16×2×1.0 |
1/1.78
1/0.80 1/0.97 1/1.13 |
32.5
21.0 23.0 26.0 |
32.0
20.5 22.5 25.5 |
35.0
23.0 25.0 28.4 |
1480
538 694 823 |
1315
466 613 738 |
1544
594 752 919 |
|
16×2×1.5
16×2×2.5 19×2×0.5 19×2×0.75 |
1/1.38
1/1.78 1/0.80 1/0.97 |
28.5
34.5 22.4 23.7 |
28.0
34.0 22.0 23.2 |
31.0
37.0 24.4 25.7 |
1165
1675 610 790 |
1010
1500 535 706 |
1209
1743 669 854 |
|
19×2×1.0
19×2×1.5 19×2×2.5 24×2×0.5 |
1/1.13
1/1.38 1/1.78 1/0.80 |
27.0
29.6 36.0 25.5 |
26.5
29.1 35.5 25.0 |
29.4
32.0 38.5 27.7 |
854
1350 1925 780 |
863
1185 1740 692 |
1056
1396 1998 876 |
|
24×2×0.75
24×2×1.0 24×2×1.5 24×2×2.5 |
1/0.97
1/1.13 1/1.38 1/1.78 |
28.2
32.5 35.2 42.5 |
27.8
32.0 34.7 42.0 |
30.7
34.8 37.6 45.0 |
1100
1320 1720 2465 |
940
1150 1910 2250 |
1141
1378 2159 2555 |
4名称
|
DJYPV
|
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
算机电缆套计
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP
|
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
算机电缆套计
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|

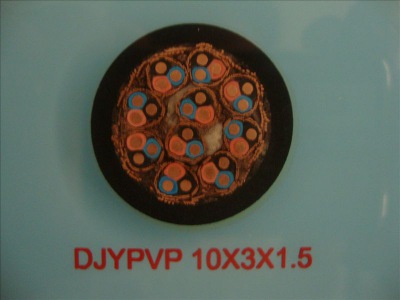

DJYPVP
|
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP2V
|
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计
算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP2
|
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计
算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP2VP2
|
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP3V
|
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP3
|
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP3VP3
|
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYPVR
|
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
计算机电缆套软
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVPR
|
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
计算机电缆套软
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYPVPR
|
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP2VR
|
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软
计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP2R
|
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软
计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP2VP2R
|
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP3VR
|
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP3R
|
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP3VP3R
|
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYPV22
|
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYVP22
|
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYPVP22
|
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYP2V22
|
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢
装计算机电缆带铠
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYVP2－22
|
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢
装计算机电缆带铠
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYP2VP2－22
|
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYP3V22
|
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYVP3－22
|
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYP3VP3－22
|
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
5导体类型
如下表所示：
|
导体标称截面
|
导体根数/单丝直径mm
|
导体根数/单丝直径mm
|
导体根数/单丝直径mm
|
20℃时导体直流电阻Ω/km
|
20℃时导体直流电阻Ω/km
|
|
mm2
|
A
|
B
|
R
|
A、B
|
R
|
|
0.5
|
1/0.80
|
7/0.30
|
16/0.20
|
≤ 36.0
|
≤ 39.0
|
|
0.75
|
1/0.97
|
7/0.37
|
24/0.20
|
≤ 24.5
|
≤ 26.0
|
|
1
|
1/1.13
|
7/0.43
|
32/0.20
|
≤18.1
|
≤19.5
|
|
1.5
|
1/1.38
|
7/0.52
|
30/0.25
|
≤12.1
|
≤13.3
|
|
2.5
|
1/1.78
|
7/0.68
|
49/0.25
|
≤ 7. 41
|
≤ 7. 9 8
|
