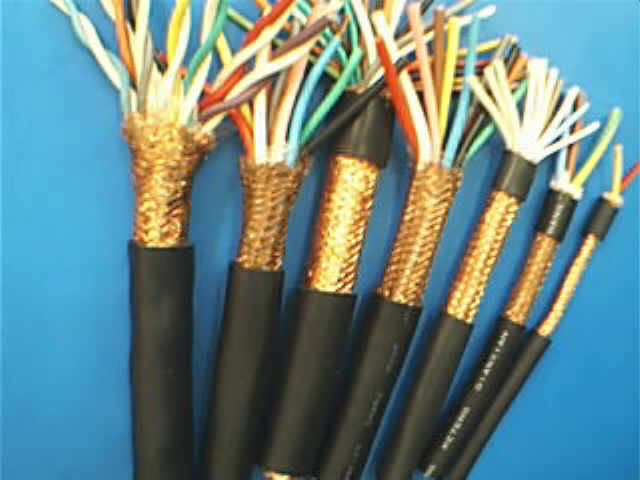

DJFPF高温计算机电缆
DJFPF高温计算机电缆
产品简介
本产品适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量。
技术参数
产品额定电压(U0/U):300/500V
长期工作温度为70℃
敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃
最小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍
在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km
各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路
电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿
名称
|
DJYPV
|
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
算机电缆套计
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP
|
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
算机电缆套计
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYPVP
|
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP2V
|
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计
算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP2
|
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计
算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP2VP2
|
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP3V
|
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP3
|
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP3VP3
|
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYPVR
|
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
计算机电缆套软
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVPR
|
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
计算机电缆套软
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYPVPR
|
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP2VR
|
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软
计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP2R
|
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软
计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP2VP2R
|
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP3VR
|
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYVP3R
|
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYP3VP3R
|
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套软计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
场合
|
|
DJYPV22
|
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护
套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYVP22
|
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护
套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYPVP22
|
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚
氯乙烯护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYP2V22
|
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢
装计算机电缆带铠
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYVP2－22
|
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢
装计算机电缆带铠
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYP2VP2－22
|
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙
烯护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYP3V22
|
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯
护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYVP3－22
|
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯
护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
|
DJYP3VP3－22
|
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽
聚氯乙烯护套钢带铠装计算机电缆
|
敷设室内、电缆沟、管道等要求静电屏蔽
较大机械外力固定场合并承受
|
导体类型及电阻
如下表所示：
[1]
|
导体标称截面
|
导体根数/单丝直径mm
|
导体根数/单丝直径mm
|
导体根数/单丝直径mm
|
20℃时导体直流电阻Ω/km
|
20℃时导体直流电阻Ω/km
|
|
mm2
|
A
|
B
|
R
|
A、B
|
R
|
|
0.5
|
1/0.80
|
7/0.30
|
16/0.20
|
≤ 36.0
|
≤ 39.0
|
|
0.75
|
1/0.97
|
7/0.37
|
24/0.20
|
≤ 24.5
|
≤ 26.0
|
|
1
|
1/1.13
|
7/0.43
|
32/0.20
|
≤18.1
|
≤19.5
|
|
1.5
|
1/1.38
|
7/0.52
|
30/0.25
|
≤12.1
|
≤13.3
|
|
2.5
|
1/1.78
|
7/0.68
|
49/0.25
|
≤ 7. 41
|
≤ 7. 9 8
|
